液体粘性传动式电缆卷筒（Hydro-Viscous Drive Cable reel  HVDCR）

HVCR是利用液体粘性传动技术作为卷筒滑差工作机理的电缆卷绕装置，其核心技术在于其液粘滑差工作单元。HINAR公司经过长时间多次的改型及实验，把握了HVD油膜建立的关键技术，公司目前可以综合调整HVD相关的润滑介质，比压，温度，粘度及摩擦副的形状，尺寸，沟槽，材料等因素，确保HVD在不同工况要求下稳定可靠。

HVCR特点：

A 结构特点：由于采用蜗轮副作为减速装置，并且将HVD与蜗轮副集成于一体，与其它结构形式相比，体积要小，结构简单；且由于蜗轮传动有自锁功能，可靠而简单的解决了电缆卷筒失电制动的要求。

B 力矩特性：由于HVD传动过程中力矩的变化幅度不超过额定力矩的10%，卷筒在电缆的收放过程中基本上是恒力矩工作。如果卷盘的结构形式为多层多排的，则电缆上所受的张力趋于恒定，即恒张力电缆卷筒。

如果卷盘的结构形式为单排多层，则电缆上所受张力会根据卷绕半径的大小有所变化，如果结合拉缆和储缆系统使用，由于拉缆系统的卷盘半径是恒定的，电缆所受张力基本趋于恒定；由于HVD的正反向工作力矩波副转小，电缆卷筒在实现收缆和放缆换向时，电缆所受张力的冲击性变小，有效避免内张力对电缆的冲击性破坏。

C 高性价比特性：

HVD的传动是依靠油膜的剪切力来实现的，只要不停的生产油膜，便可以不停的传递力矩，确保卷筒的有效工作，故卷筒工作时损耗性少，维护费用低；HVD结构简单，易于维护；HVD的工作过程本质上是一种流体传动，驱动电马达的节能是显著的。

D 工作制的限制性：HVD油膜的形成在一定的温度范围内，当温度过高时，HVD的工作油膜不能有效生成，故HVDCR不适合于高频度及高连续性的工作制式，高频度及高连续性的工作制式中，不断输入HVD的滑差功率会转化为热量，从面使HVD工作介质温度持续升高，当介质温度高到一定程度时，油膜不能有效生成，HVD的油膜剪切工作变成摩擦副之间的湿式摩擦传动，在湿式摩擦传动的情况下，摩擦副的寿命会大为缩短，力矩特性图也会发生本质性的变化。

使用工况： A 类 轻型  B类 重型

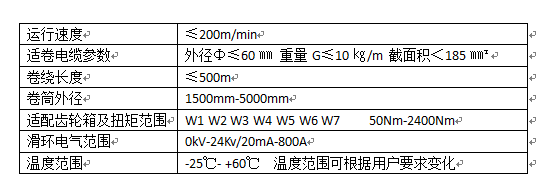

标准HV使用参数
